Сегодня в производстве применяют различные прессовые формовочные машины. Существуют три классификации формовочного оборудования для литейного производства: по виду энергии, которая приводит машины в действие, по способу уплотнения формовочной смеси в опоке, по способу удаления модели из формы.

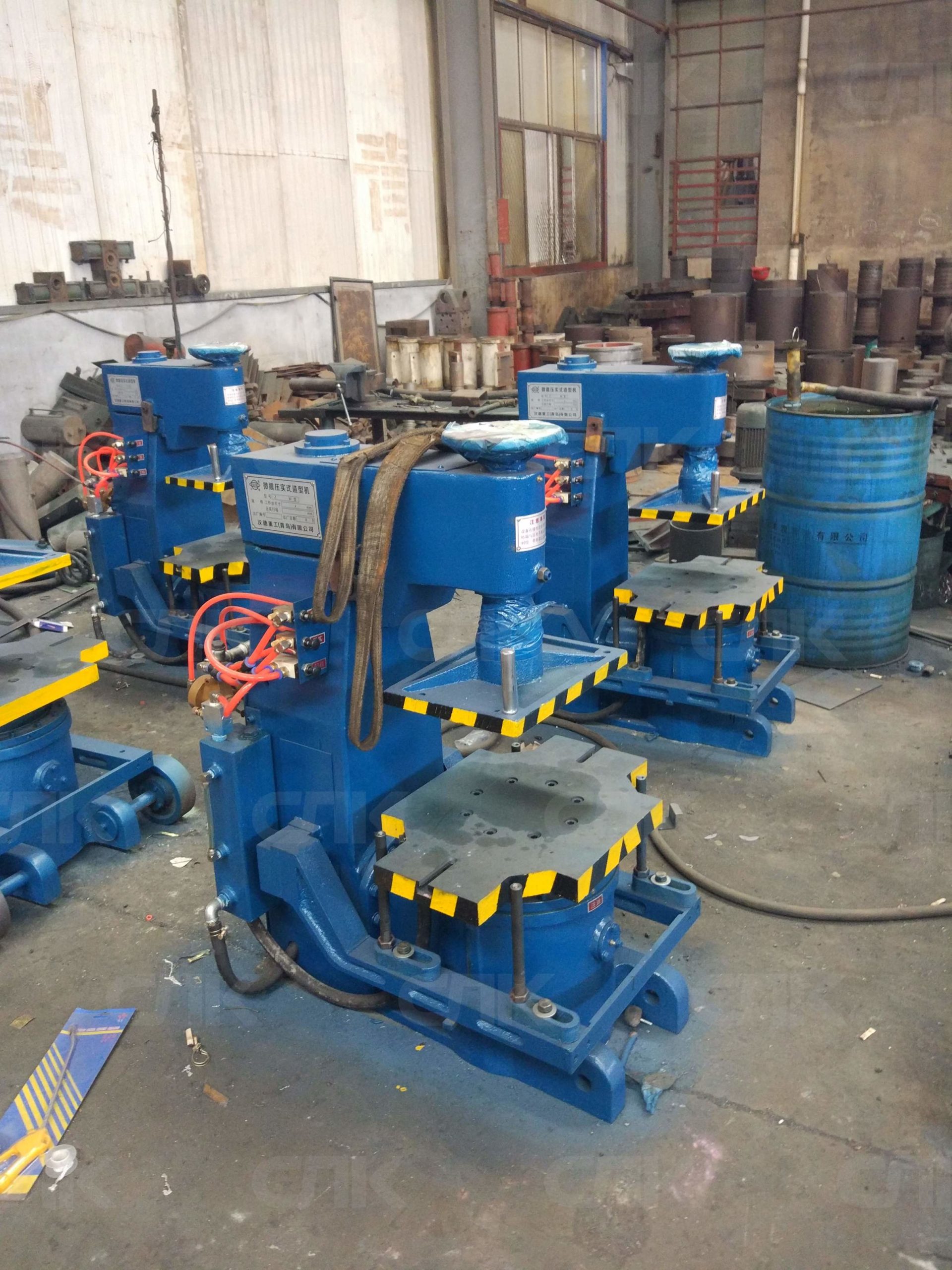

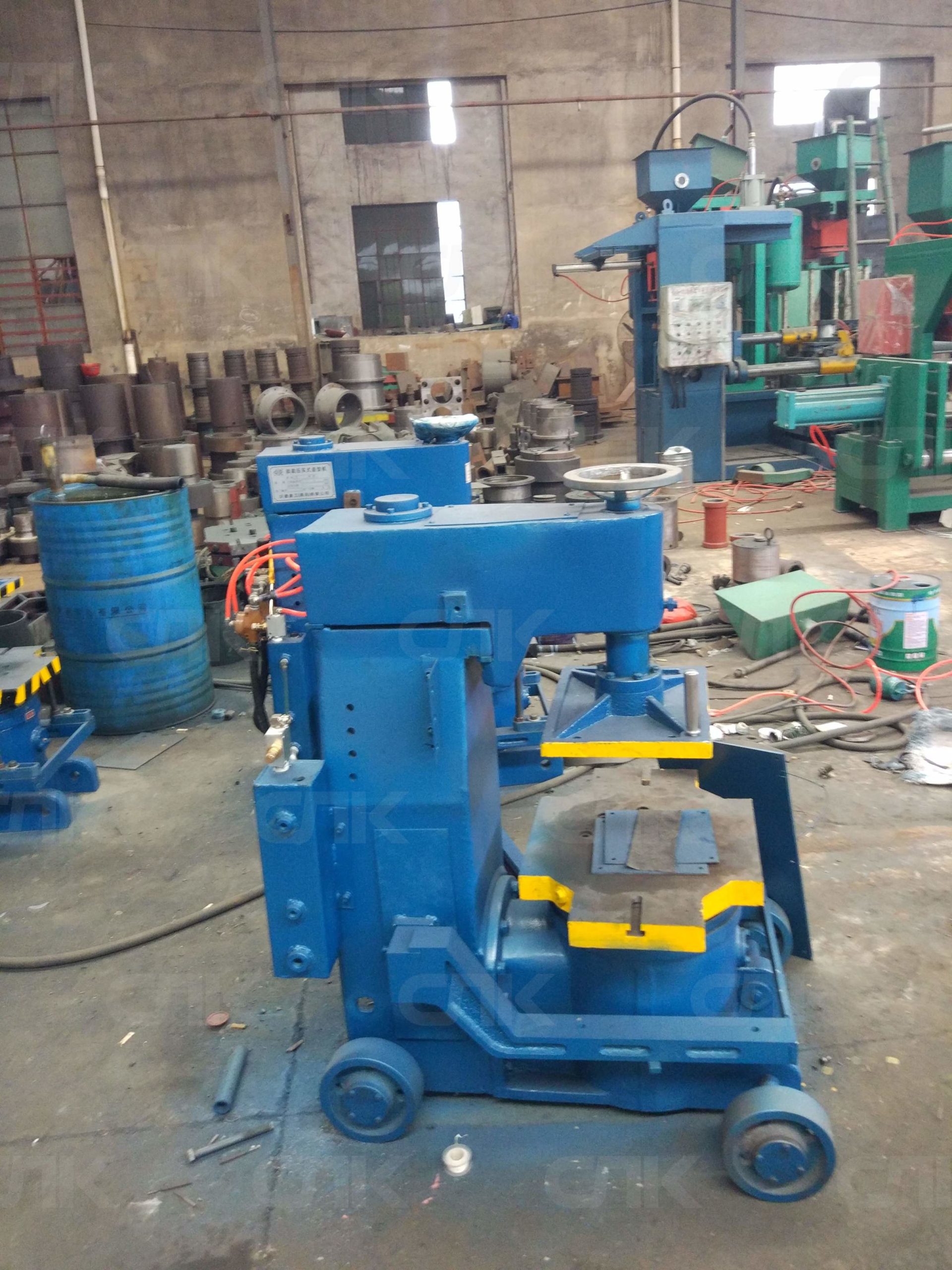

Формовочные машины встряхивающие с подпрессовкой модели F
Формовочное литейное оборудование предназначены для формовки верхних и нижних полуформ по двухсторонней модельной плите методом встряхивания с подпрессовкой. Подпрессовка контерлада осуществляется поднятием рабочего стола машины к поворотной траверсе. Снятие готовой полуформы с модели и кантовка формы осуществляется вручную. Для облегчения протяжки полуформы к подмодельной плите прикреплен вибратор. Поворот траверсы в рабочее положение и обратно осуществляется вручную. Машина отличается простотой и надежностью конструкции, удобством управления и обслуживания.
| Модель | F1 | F2 | F3 | F4 |
|---|---|---|---|---|
| Размеры опок, мм | 400х400х300/250 | 400х450х300/250 | 500х490х300/250 | 600х500х300/250 |
| Размеры стола, мм | 550х460 | 610х460 | 580х500 | 650х550 |
| Грузоподъёмность, кг | 170 | 180 | 250 | 300 |
| Усилие прессования, кг | 3000 | 3000 | 3900 | 4300 |
| Ход пресса, мм | 110 | 110 | 120 | 140 |
| Количество воздуха, требуемое для формовки одной опоки, м3 | 0,13 | 0,13 | 0,2 | 0,4 |
| Давление сжатого воздуха, МПа | 0,56 | 0,56 | 0,56 | 0,56 |
| Расход воздуха, м3 | 0,13 | 0,13 | 0,2 | 0,4 |
| Усилие прессования, кН | 50 | 50 | 50 | 50 |
Для снижения трудоемкости, увеличения производительности труда и удобства изготовления форм на рабочем месте устанавливают не одну, а несколько прессовых формовочных машин ПГС различных типов. Обычно это машины со штифтовым подъемом опоки для формовки верхних полуформ и машины с поворотным столом для нижних полуформ, а также дополнительно формовочную машину для формовки крупных стержней.
При выборе формовочной машины, необходимо учитывать размеры опок, конструктивные особенности формовочной машины. К примеру чтобы изготовить нижнюю полуформу желательно наличие механизма поворота, также учитываются сложность модели и особенности технологического процесса изготовления по этой модели литейных форм.
Компания «СибЛитКом» поставляет формовочные машины встряхивающей с подпрессовкой модели F, формовочные машины встряхивающей с подпрессовкой со штифтовым съёмом модели FD.

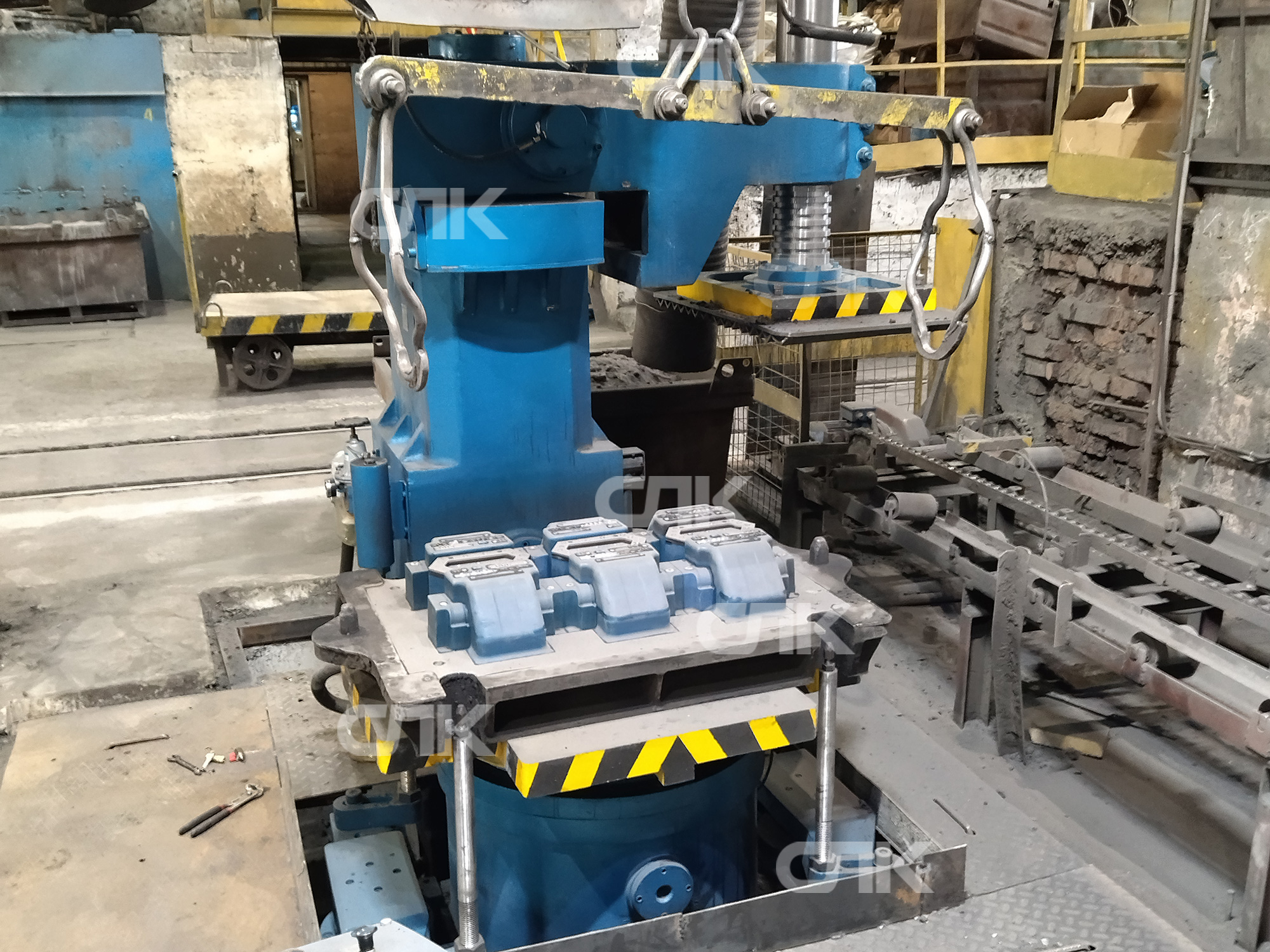

Формовочные машины встряхивающей с подпрессовкой со штифтовым съёмом модели FD
Машина предназначена для формовки верхних и нижних полуформ по односторонней модельной плите методом встряхивания с подпрессовкой. Машины такого типа широко применяется во многих литейных цехах в условиях мелкосерийного, серийного и массового производства отливок с возможностью включения в конвеерные линии.
Подпрессовка контерлада осуществляется поднятием рабочего стола машины к поворотной траверсе. Снятие готовой полуформы с модели производится при помощи штифтов, устанавливаемых под различный размер опок. Кантовка полуформы осуществляется вручную. Для облегчения протяжки полуформы к подмодельной плите прикреплен вибратор. Во время формовки траверса отводится в крайнее положение и возвращается на рабочую позицию при подпрессовке полуформы. Машина отличается простотой и надежностью конструкции, удобством управления и обслуживания.
| Модель | FD-1 | FD-2 | FD-3 | FD-4 |
|---|---|---|---|---|
| Размер опоки, мм | 600х400х200 | 700х500х250 | 800х600х350 | 1000х800х300 |
| Размер рабочего стола, мм | 600х460 | 700х575 | 800х680 | 950х800 |
| Ход плиты, мм | 200 | 230 | 280 | 300 |
| Грузоподъемность, кг | 200 | 300 | 500 | 1000 |
| Усилие прессования, кг | 3000 | 4300 | 6300 | 9600 |
| Давление воздуха, МПа | 0,56 | 0,56 | 0,56 | 0,56 |
| Расход воздуха, м3 | 0,2 | 0,3 | 0,4 | 0,5 |
| Диаметр соеденительной трубы, дюйм | 3/4 | 3/4 | 1 | 1 |
| Габаритные размеры, мм | 1200х830х1430 | 1220х1080х1630 | 1200х830х1780 | 1220х1710х2140 |
На все поставляемое оборудование распространяется гарантия работоспособности 12 месяцев
