Компания «СибЛитКом» предлагает широкий спектр выбивных решеток для литейного металлургического производства. Эти установки применяются в завершающей стадии изготовления отливок по технологии ХТС: с их помощью разрушают одноразовую форму и извлекают деталь.
Установка состоит из неподвижной и подвижной частей, последняя оснащена вибродвигателями. Для сохранения основания, на котором размещается решетка, она оснащена амортизирующими пружинами.
Принцип действия выбивной решетки прост: подвижная часть под действием асинхронных двигателей передает вибрацию формам, которые теряют свою монолитность и разрушаются на куски. Остатки форм просыпаются через ячейки решетки, которые могут быть разного размера. Рабочее полотно установки может состоять из одной, двух и более решеток – чем крупнее формы, тем больше по параметрам рабочая зона.
Устройства бывают двух типов:
- провальные;
- с боковой выгрузкой.
Для установок провального типа необходимо устройство фундамента особой конструкции, для вариантов с боковой выгрузкой основание не требуется.
| Модель | Масса загрузки, тонн | Размер полотна, м | Мощность, кВт |
|---|---|---|---|
| L121 | 1 | 2×1 | 2,2×2 |
| L122 | 2 | 2×1 | 2,2×2 |
| L123 | 3 | 2×1,8 | 3,7×2 |
| L124 | 4 | 2,2×2 | 5,5×2 |
| L125 | 5 | 2,5×2 | 5,5×2 |
| L128 | 8 | 2,5×2 | 7,5×2 |
| L1210 | 10 | 3×2,5 | 9,5×2 |
| L1215 | 15 | 3×3 | 12,0×2 |
| L1220 | 20 | 4×3 | 8,5×4 |
| L1225 | 25 | 4×3 | 9,5×4 |
| L1235 | 30 | 4×3 | 12,0×4 |
Ассортимент и преимущества выбивных решеток

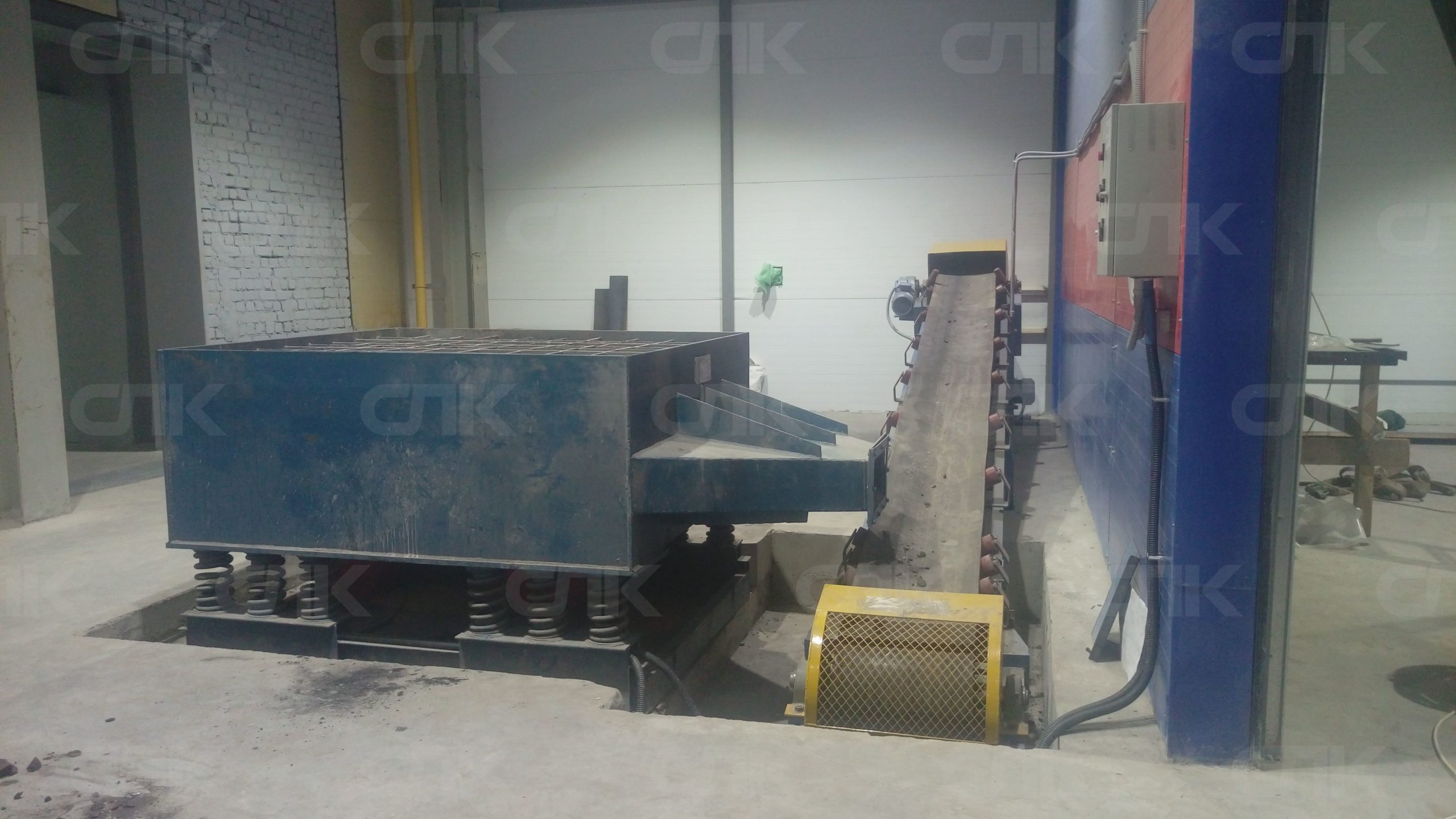

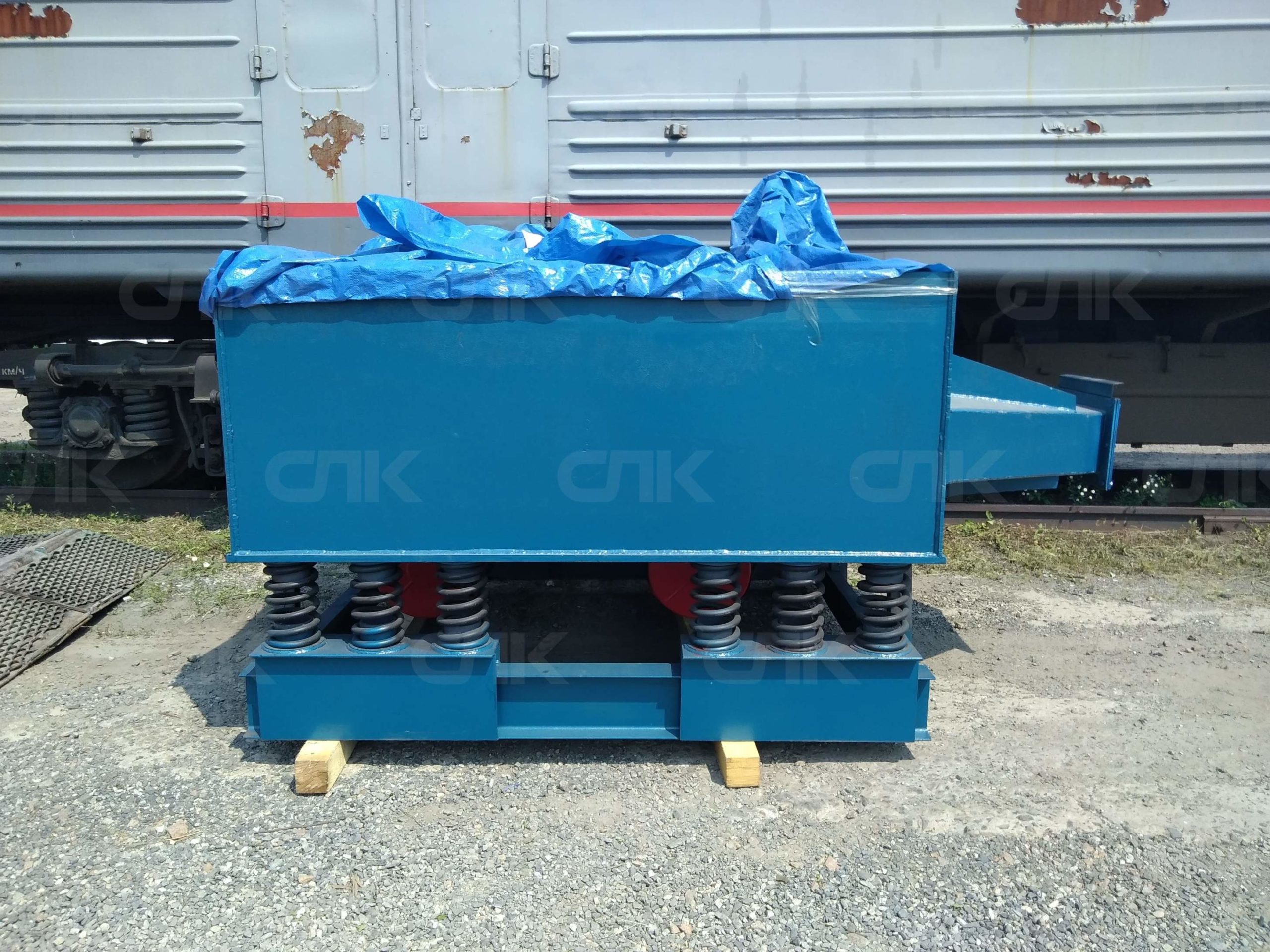

Конструкция установок предусматривает опорную часть, зафиксированную на фундаменте, и подвижную часть с асинхронными вибродвигателями, установленную на несколько рядов пружин. Рабочая часть выполнена из высокопрочной закаленной стали.
Преимущества оборудования для выбивания отливок:
- надежность, прочность, долговечность;
- простой монтаж и обслуживание;
- высокое качество и скорость разрушения опок;
- способность быстрой остановки;
- регулировка параметров работы вибрационных моторов.
Установки для разрушения литейных форм могут быть разных параметров и производительности. Для крупных производств оптимальны выбивные решетки с боковой выгрузкой и без выгрузки с приводами несбалансированного типа. Устанавливается такое оборудование над виброустановкой измельчения трением с верхним уровнем разгрузки – для того, уменьшить шахтную глубину.
Оборудование, способное принимать от 5 до 60 т форм, делают со съемными и сменными элементами, они способны разрушать крупные остатки песчаных форм до размера мелких фракций. Более крупные куски выгружаются отдельно, для высвобождения металлических кусков предназначена очистная заслонка.

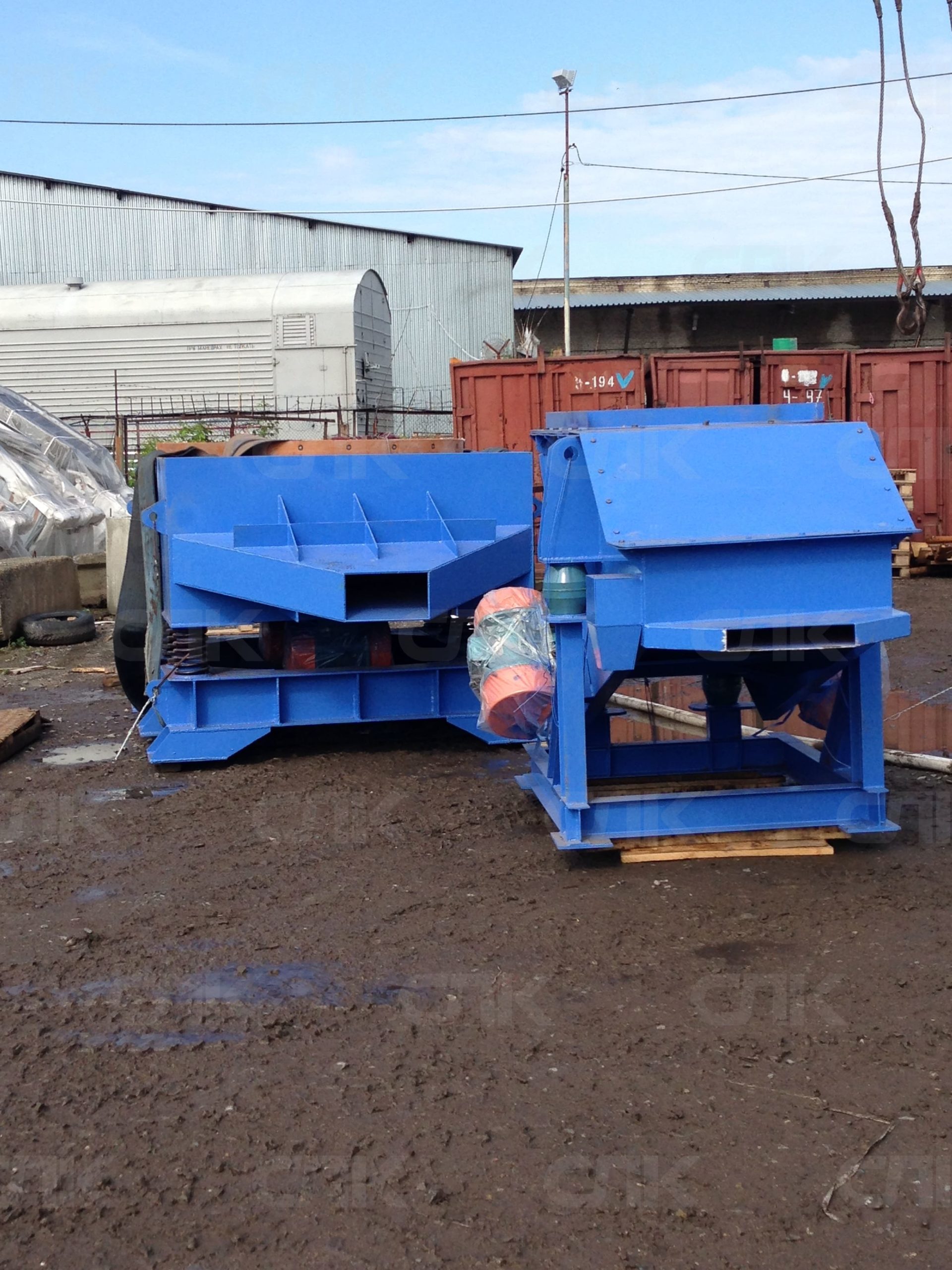

Серия XNL15, вибрационные выбивные решетки с боковой выгрузкой
| Наименование модели | Масса загрузки, тонн | Размер стола, мм | Габариты, мм | Мощность привода, кВт | Частота вращения, об./мин | Масса, тонн |
|---|---|---|---|---|---|---|
| XNL 1505 | 5 | 2800х2000 | 3100х2000х1240 | 5,5х2 | 980 | 5,6 |
| XNL 1510 | 10 | 3000х2500 | 3400х2500х1240 | 7,5х2 | 980 | 15 |
| XNL 1510M | 10 | 3000х3000 | 3400х3000х1240 | 14х2 | 980 | 15 |
Серия XNL12, вибрационные выбивные решетки с одинарной вибросистемой
| Модель | XNL 1205 | XNL 1210 | XNL 1215 | XNL 1220 | XNL 1225 |
|---|---|---|---|---|---|
| Масса загрузки, т | 5 | 10 | 15 | 20 | 25 |
| Размер стола, мм | 2000х1800 | 2500х2000 | 3000х2000 | 3500х2750 | 4000х3000 |
| 2500х2000 | 3000х2500 | 3500х2500 | 4000х3000 | 4000х4000 | |
| 3500х3000 | 4000х3000 | 4000х4000 | |||
| Мощность, кВт | 5,5х2 | 9,5х2 | 12х2 | 14х2 | 9,5х2х2 |
| 5,5х2 | 9,5х2 | 12х2 | 14х2 | 12х2х2 | |
| 9,5х2 | 12х2 | 14х2 | |||
| Масса устройства, т | 6 | 10 | 14 | 17 | 22 |
| 7 | 10 | 15 | 20 | 28 | |
| 12 | 16 | 20 |
Серия XNL14, вибрационные выбивные решетки со сдвоенной вибросистемой
| Модель | XNL 1410 | XNL 1415 | XNL 1420 | XNL 1425 |
|---|---|---|---|---|
| Масса загрузки, т | 10 | 15 | 20 | 25 |
| Размер стола, мм | 3080х2400 | 3400х2500 | 3500х2600 | 3500х2600 |
| 4000х3000 | ||||
| Мощность, кВт | 3,7х2 | 5,5х2 | 7,5х2 | 9,5х2 |
| 9,5х2 | ||||
| Масса устройства, т | 15 | 16 | 20 | 25 |
| 22 | ||||
| Модель | XNL 1430 | XNL 1440 | XNL 1450 | XNL 1460 |
| Масса загрузки, т | 30 | 40 | 50 | 60 |
| Размер стола, мм | 4000х3000 | 5000х4000 | 6000х5000 | 6000х6000 |
| 4000х4000 | 5000х5000 | 6000х6000 | 6500х6500 | |
| Мощность, кВт | 9,5х2 | 14х2 | 15х2 | 15х2 |
| 12х2 | 14х2 | 15х2 | 15х2 | |
| Масса устройства, т | 30 | 30 | 50 | 60 |
| 25 | 35 | 55 | 70 |
В таблице указаны стандартные размеры рабочего полотна. При необходимости возможно изменение указанного размера исходя из конкретных производственных задач.
