В белом цехе ЛГМ происходят следующие технологические операции:
- Предвспенивание полистирола, его сушка;
- Изготовление пенополистирольных моделей;
- Склеивание моделей в блоки;
- Окраска модельных блоков и сушка
Предвспениватель полистрола и другое оборудование для белого цеха

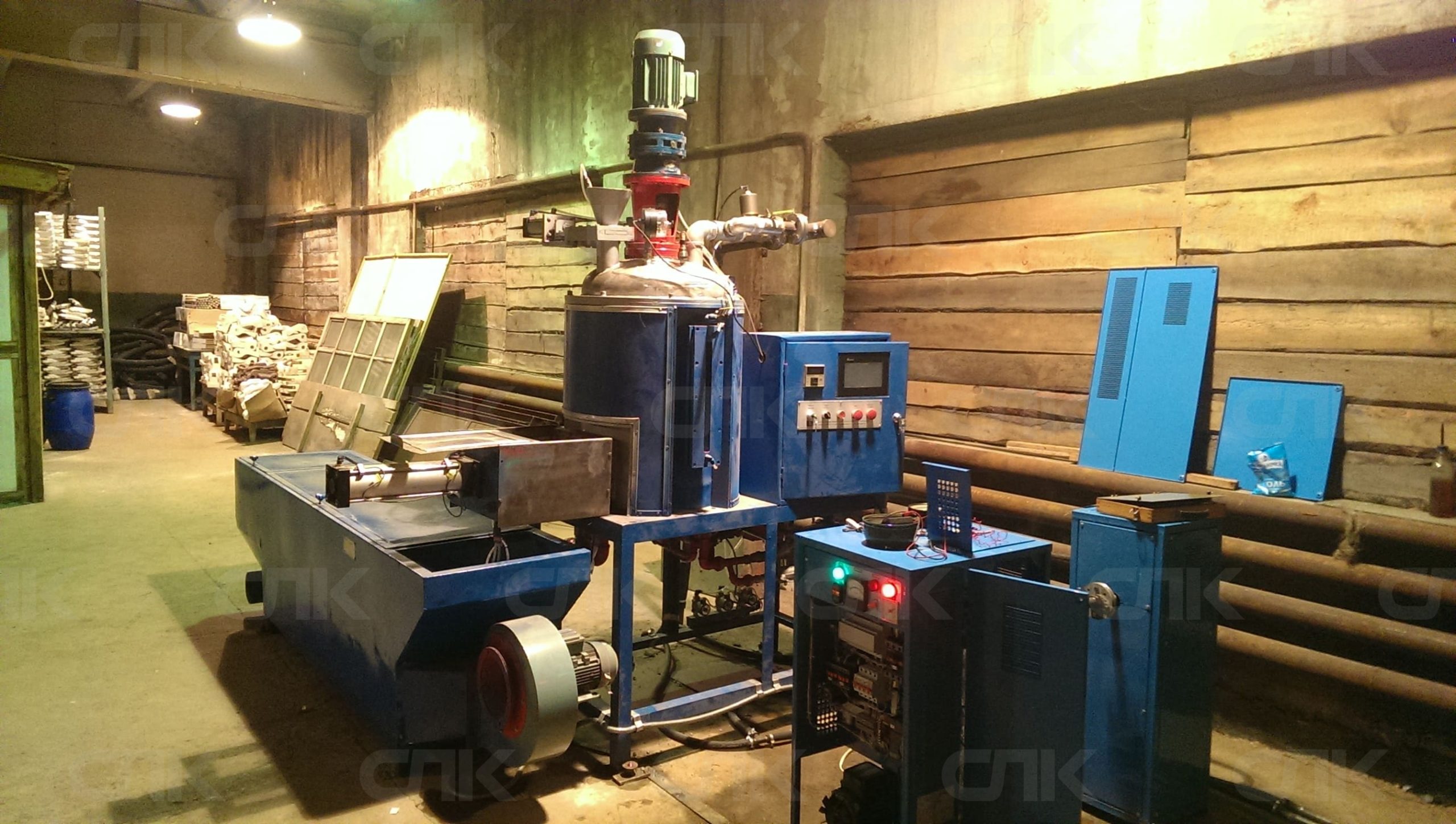

Предвспениватель полистрола
Вспенивание гранул полистирола осуществляется в герметичной камере при постоянном перемешивании. Установка программируется и может работать в ручном
или полностью в автоматическом режиме. Используется внешний источник пара. Из регулируемых параметров можно настроить подачу материала, давление в камере,
количество пара и время вспенивания. Всё это создаёт благоприятные условия для получения предвспененных гранул заданной плотности.
Из камеры вспенивания гранулы попадают в сушильную камеру, где в «кипящем» слое происходит удаление остаточной влаги. Из сушилки вспененные гранулы,
при помощи пневмотранспорта попадают в бункера вылеживания, где происходит их насыщение кислородом.

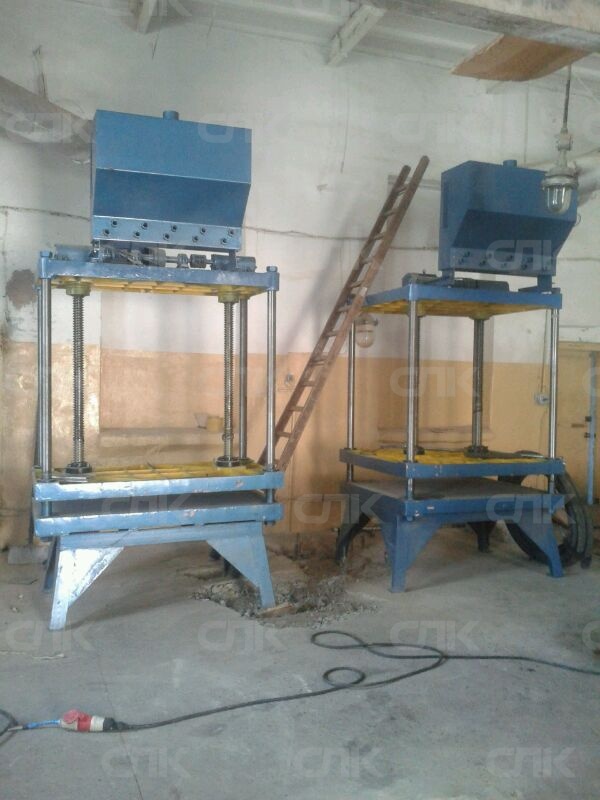

Модельный полуавтомат
Изготовление полистирольной модели осуществляется на модельных полуавтоматах. Пресс-форма, закрепленная на плитах
полуавтомата, закрывается методом опускания подвижной плиты до начального положения. Предварительно вспененный полистирол
инжектируется в полость пресс-формы. Далее под давлением подаётся пар в течении 1-2 мин (в зависимости от модели). После
обработки паром происходит охлаждение пресс-формы водой, далее пресс-форма раскрывается и продувается сжатым воздухом.
Готовая модель выталкивается из пресс-формы и вручную убирается из рабочей области.

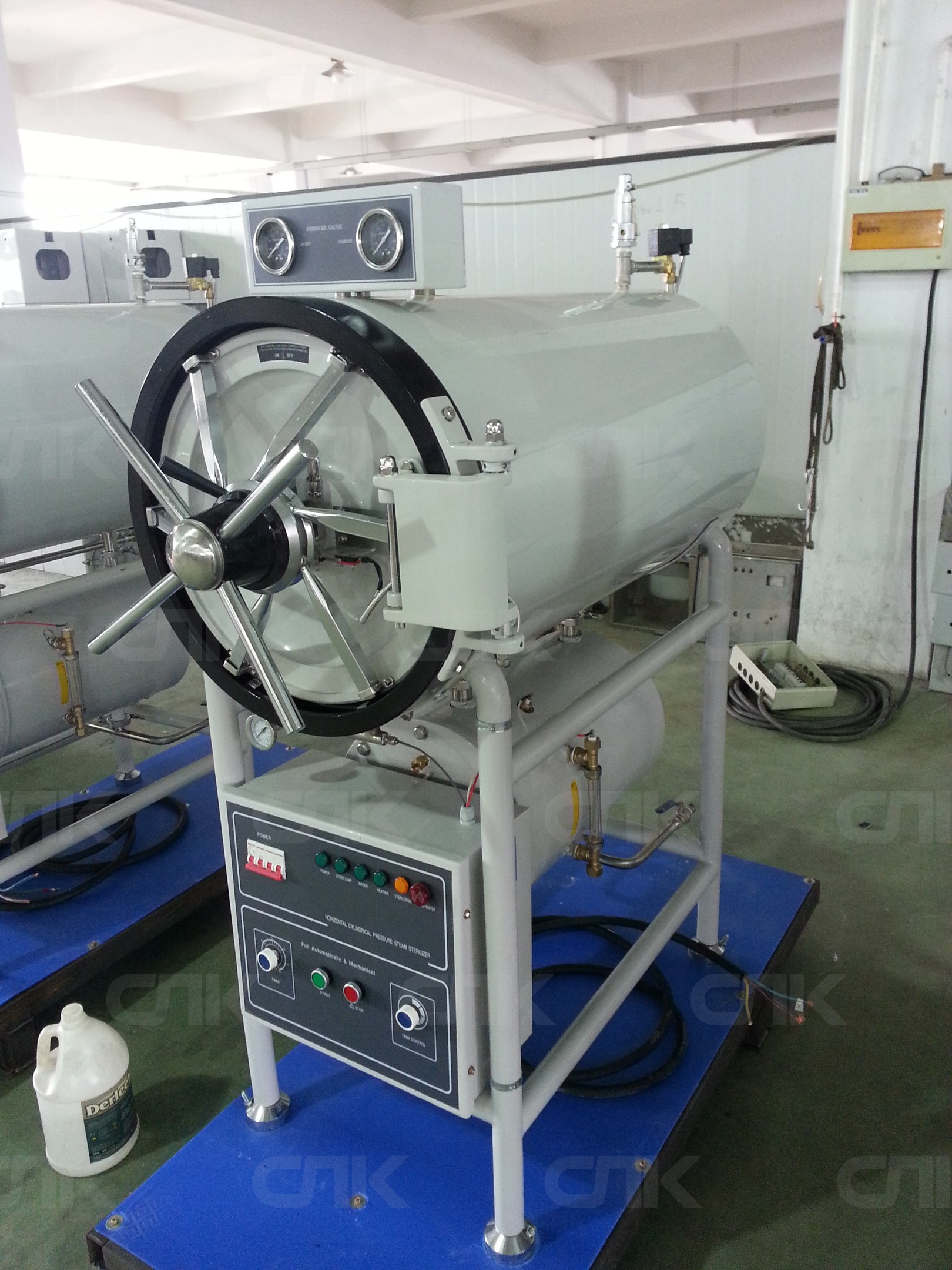

Автоклав ГК-100-5
Автоклав используется для тепловой обработки пресс-форм водяным насыщенным паром. Загрузка и выгрузка пресс-форм
осуществляется модельщиком вручную. Давление в камере автоклава и время обработки устанавливаются в соответствии
с конфигурацией полистирольной модели. Автоклав комплектуется четырьмя стерилизационными коробками. Основные узлы
стерилизаторов изготовлены из нержавеющей стали.
Парогенератор ПГ
Парогенераторы электродные (электропарогенераторы) применяются для производства водяного насыщенного пара
(от 10 до 1500 кг в час) избыточным давлением от 0,01 МПа до 0,8 МПа (0,1-8,0 кг/см²) и температурой
от 105 С° до 180 С° для технологических целей. Электропарогенератор ПГ поставляется в виде единого моноблока
максимальной заводской готовности, выполнены все гидравлические и электрические подключения в границах блока.
Электропарогенератор ПГ полностью собирается и тестируется на заводе изготовителя и требует только три подключения
на месте установки: к водопроводу, паропроводу, электросети. Электропарогенератор ПГ предназначен для прямой подачи пара
на объект при наличии у потребителя системы центрального водоснабжения. Поставляется в комплекте с аккумулятором пара
на 500 литров.

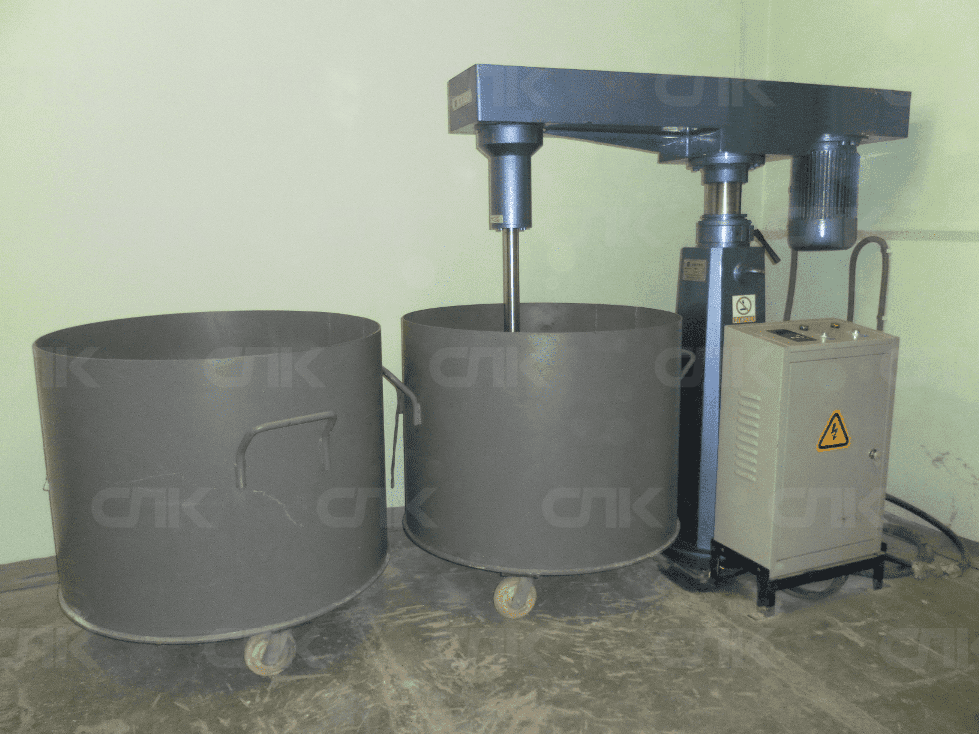

Смеситель противопригарных покрытий (краскомешалка)
Противопригарная краска готовится в смесителе противопригарных покрытий (краскомешалке). Загрузка осуществляется
через верхний откидной люк, а выгрузка через нижний шаровый кран. Двигатель и вал соединены за счет ременной передачи,
которая имеет защитный кожух.
